Chemische Verfahrenstechnik mit MATLAB

The content of this page is only available in German. Please go to German version of this page.

Rohrreaktor mit Dispersion

In diesem Projekt werden Konvektion und Dispersion in einem nicht-idealen Rohrreaktor simuliert. Anhand von Videos zur Bewegung von Teilchen durch den Reaktor wird das Konzept Verweilzeitverhalten greifbar und ermöglicht, den Einfluss von Dispersion auf den Umsatz zu untersuchen.

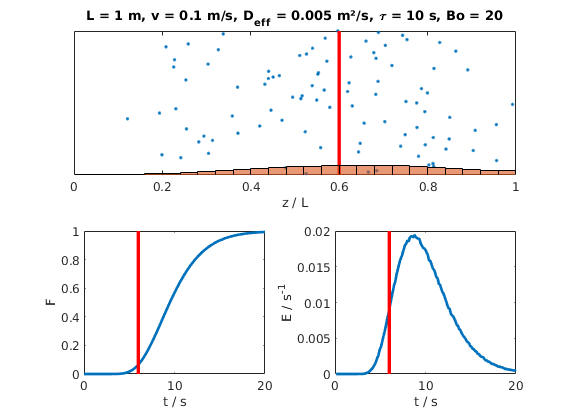

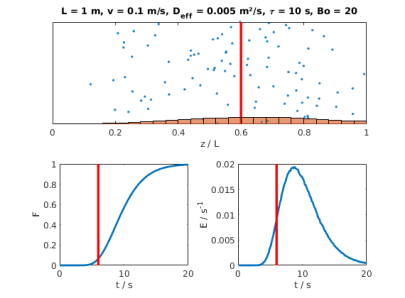

Screenshot aus einem in Matlab erzeugten Video zur Dispersion in einem Rohrreaktor. Oben wird die Verteilung dispergierter Teilchen im Reaktor in Form eines Histogramms angezeigt. Unten sind Verweilzeitsummenkurve und Verweilzeitverteilung zu sehen. Der Grad der Dispersion kann in Form eines effektiven Diffusionskoeffizienten oder einer Bodensteinzahl frei gewählt werden.
Screenshot aus einem in Matlab erzeugten Video zur Dispersion in einem Rohrreaktor. Oben wird die Verteilung dispergierter Teilchen im Reaktor in Form eines Histogramms angezeigt. Unten sind Verweilzeitsummenkurve und Verweilzeitverteilung zu sehen. Der Grad der Dispersion kann in Form eines effektiven Diffusionskoeffizienten oder einer Bodensteinzahl frei gewählt werden.

Partialoxidation von o-Xylol zu Phthalsäureanhydrid

In diesem Projekt wird die Partialoxidation von o-Xylol zu Phthalsäureanhydrid simuliert – eine stark exotherme Reaktion. Wegen der frei werdenden Reaktionswärme kommt es zu lokalen Hotspots im Reaktor. Diese App stellt das errechnete Temperaturprofil grafisch dar und erlaubt damit die Untersuchung der Hotspot-Bildung. Weiterhin kann der Nutzer den Einfluss interaktiv wählbarer Betriebsparameter wie Einlasstemperatur und Rohrradius auf die Reaktion untersuchen.

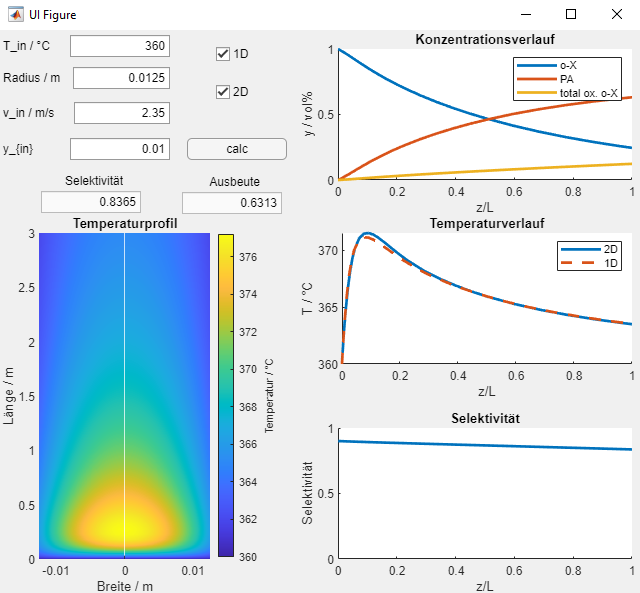

Interaktive App zur Partialoxidation von ortho-Xylol zu Phthalsäureanhydrid. Der Nutzer kann die Betriebsbedingungen frei wählen und bekommt das errechnete Reaktorverhalten in Form von Temperaturprofil und Selektivität angezeigt.
Interaktive App zur Partialoxidation von ortho-Xylol zu Phthalsäureanhydrid. Der Nutzer kann die Betriebsbedingungen frei wählen und bekommt das errechnete Reaktorverhalten in Form von Temperaturprofil und Selektivität angezeigt.
